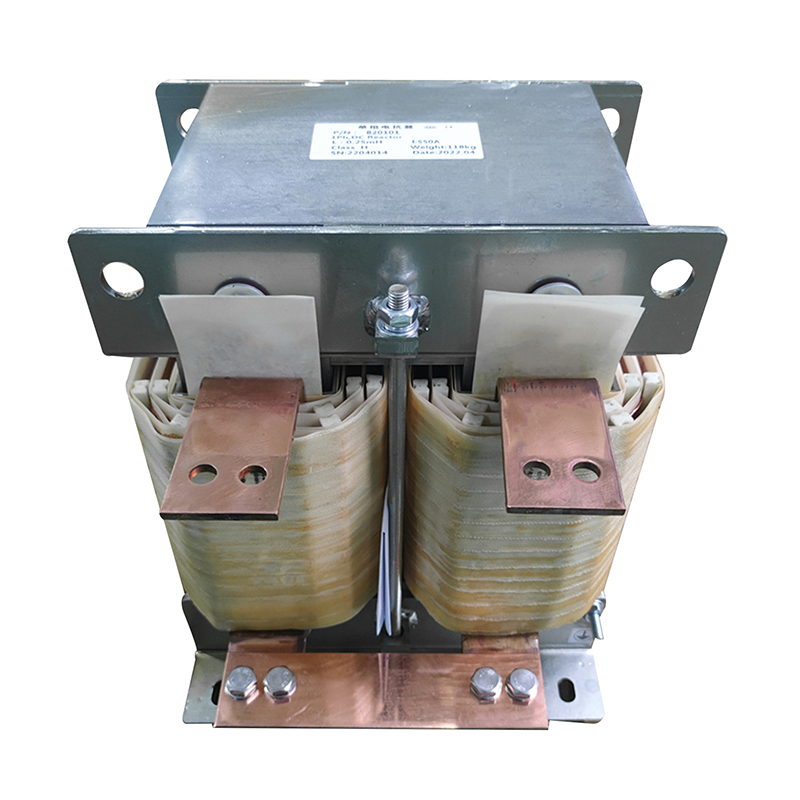

Reaktor DC kawat tembaga

Reaktor DC, juga dikenal sebagai reaktor gelombang datar, digunakan pada sisi konverter DC, inverter tujuan umum. Reaktor memiliki DC dengan komponen AC mengalir melaluinya. Tujuan utamanya adalah untuk membatasi komponen AC yang ditumpangkan pada DC ke nilai tertentu, menjaga kontinuitas arus penyearah, mengurangi nilai pulsasi arus, meningkatkan faktor daya masukan, dan menghambat harmonisa yang dihasilkan oleh konverter.
Fitur:
1 Inti terbuat dari lembaran baja silikon canai dingin berkualitas tinggi dengan kehilangan rendah. Kolom dibagi menjadi segmen-segmen kecil yang seragam dengan beberapa celah udara. Celah udara diberi jarak dengan papan kain kaca laminasi epoksi dan dilapisi dengan perekat khusus untuk memastikan celah udara reaktansi tidak berubah selama pengoperasian dan tidak bersuara;
2. Kumparan dililit dengan kawat pipih tembaga berenamel tingkat F atau H, yang tersusun rapat dan seragam, tanpa lapisan insulasi di bagian luar. Kumparan berkapasitas kecil mengadopsi struktur lapisan, sedangkan kumparan berkapasitas besar mengadopsi struktur kue, yang memiliki efek ventilasi dan pembuangan panas yang lebih baik;
3. Kumparan dan inti reaktor DC dirangkai menjadi satu bagian dan kemudian melalui proses pra-pengeringan-impregnasi vakum cat-pengeringan dan pengawetan panas. Penggunaan pernis impregnasi Kelas H membuat kumparan dan inti reaktor Saton terikat erat satu sama lain. Hal ini sangat mengurangi kebisingan selama pengoperasian dan memiliki tingkat ketahanan panas yang sangat tinggi, yang menjamin bahwa reaktor dapat dioperasikan tanpa suara dan aman bahkan pada suhu tinggi;
4. Pengencang kolom inti reaktor DC terbuat dari bahan non-magnetik untuk memastikan reaktor mengalami kenaikan suhu rendah;
5. Bagian yang terbuka dirawat dengan perawatan anti korosi; terminal masukan terbuat dari terminal tabung tembaga berlapis timah atau baris tembaga.
